Les systèmes de micro lubrification

Description du système :

Un système de micro lubrification sert à dispenser de très faibles quantités de lubrifiant au point d'application situé entre l'outil et la pièce lors d'opérations impliquant un enlèvement de matière ou pas.

La lubrification est effectuée par une micro-pompe pneumatique avec un réglage indépendant du lubrifiant et de l’air, permet un dosage très précis, un flexible de longueur adapté, est amené au point de lubrification, par le biais de buses, adaptées aux opérations d’usinage.

Ce concept ne crée pas de brouillard ou brume d'huile et donc est respectueux de l'environnement.

Applications :

Les applications avec le Mini-Lube à un point de lubrification, le Coda-Max jusqu’à 13 points de lubrification à commandes indépendantes, l’Uni-Max en coaxial, permettent, entre autres, des opérations de fraisage, de sciage, de roulage, de découpage, de perçage, d'alésage, de façonnage.

Avantages

  • Suppression des coûts d'évacuation des copeaux sales et des fluides de coupe usagés.
  • Le nettoyage des pièces n'est plus nécessaire.
  • Augmentation de la productivité.
  • Réduction significative des temps de fabrication (30 à 50%).
  • Meilleure performance de coupe.
  • Durée de vie des outils prolongée jusqu'à 300%.
  • Utilisation parallèle de l'usinage sous arrosage et de l'usinage à sec.
  • Amélioration des états de surface

Micro lubrification: les combinaisons possibles

Les réservoirs

Réservoirs de 0,5 à 6 litres en PVC, EPDH, avec ou sans détecteur de niveau bas

Les pompes de microlubrification

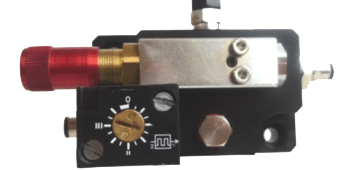

Mini-Lube

Coda-Max

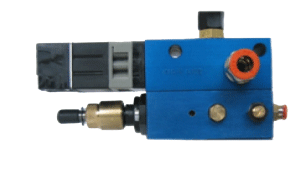

Uni-Max

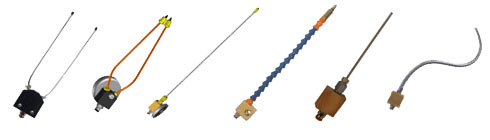

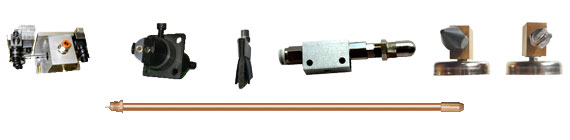

Les buses

Buses mono-lignes ou coaxiales longueurs adaptées.
Avec ou sans support en plastique articulées, inox, cuivre semi-rigide, flexible acier.
Buses spécifique pour scie circulaire ou ruban, 360°, induction, fabrication à la demande,

Buses de microlubrification
Buses de microlubrification

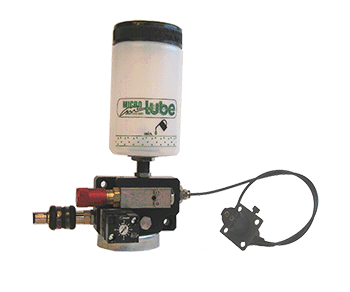

Micro-lubrificateur sciage
Mini-Lube 20S

Micro lubrificateur MiniLube

Microlubrificateur avec micro-pompe doseuse à débit réglable pour opération de sciage.

Buse: 3 voies
Nombre de sortie: 1
Débit: Réglable 0 à 30 mm3/cycle
Réservoir: 0,5 l

+ d'informations...

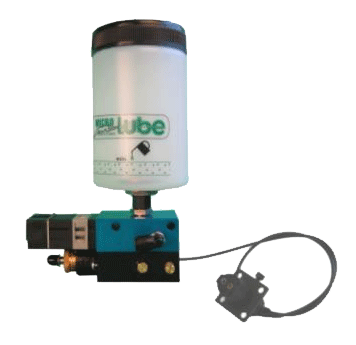

Micro-lubrificateur sciage
Uni-Max-20S

Micro lubrificateur MiniLube

Microlubrificateur avec micro-pompe doseuse à débit réglable pour opération de sciage.

Buse: 3 voies
Nombre de sortie: 1
Débit: Réglable 0 à 100 mm3/cycle
Réservoir: 0,5 l (Option: 1l)

+ d'informations...

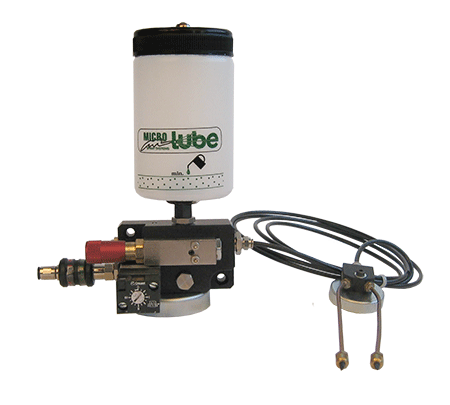

Micro-lubrificateur usinage
Mini-Lube 1-30-GF

Micro lubrificateur MiniLube

Microlubrificateur avec micro-pompe doseuse à débit réglable pour opération d'usinage

Buse: droite, double, flexible,...
Nombre de sortie: 1
Débit: Réglable 0 à 30 mm3/cycle
Réservoir: 0,5l (Option: 1-3-5 l)

+ d'informations...">+ d'informations...

Micro-lubrificateur multi-points
Uni-Max 2000

Micro lubrificateur CodaMax 2000

Microlubrificateur multi-sortie avec micro-pompe doseuse à débit réglable pour opération d'usinage.

Buse: droite, double, flexible,...
Nombre de sortie: 13
Débit: Réglable 0 à 30 mm3/cycle - 0 à 90 mm3/cycle
Réservoir: 0,5 l, 1 l, 3 l, 5 l

+ d'informations...

Lubrification à 360°
Uni-Max Air/Huile

Micro lubrification sur 360°

Micro-lubrificateur avec micro-pompe doseuse, buse spéciale pour pulvérisation sur 360°

Buse: 360°
Nombre de sortie: 1
Débit: Réglable 0 à 30 mm3 - 0 à 90 mm3/cycle
Réservoir: 0,5l,1l, 3l ou 5l

+ d'informations..

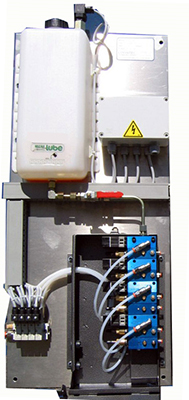

Micro-lubrificateur multi-points
Coda-Max 2000

Micro lubrification mult-points à débit et fréquences réglables

Microlubrificateur multi-sortie avec micro-pompe doseuse à débit et fréquence réglables pour opération d'usinage.

Buse: droite, double, flexible,...
Nombre de sortie: 13
Débit: Réglable 0 à 80 mm3/cycle
Réservoir: 0,5l,1l, 3l ou 5l

+ d'informations...

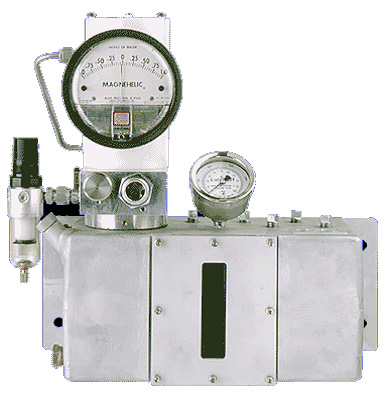

Générateur de brouillard
LubriMate

Générateur de brouillard d'huile

La lubrification air+huile fait partie des systèmes de micro-lubrification. Les microgouttelettes projetées par la buse alimentent en continu l'organe à lubrifier. Le principal champ d'application de cette technique est la construction mécanique, qui demande des méthodes de lubrification assurant à la fois un rendement élevé, une usure faible et une durée de vie prolongée du matériel, en particulier des broches de machines-outils.

+ d'informations...

Lubrificateur sorties indépendantes
MLube

Micro lubrificateur à sorties indépendantes

Microlubrificateur multi-sortie avec micro-pompe doseuse à débit réglable pour opération d'usinage.

Buse: coaxiale
Nombre de sortie: 8
Débit:réglable de 0 à 30mm3/cycle
Réservoir: sous pression ou moteur

+ d'informations...

Lubrification air/huile multi points
Invicta ML

Micro-lubrification air/huile

Système de lubrification air /huile multi points pour des applications d’usinage et d'outillage en continu

Buse: Monoligne
Nombre de sortie: suivant machine
Débit: Réglable 0 à 5 l/h

+ d'informations...

Pulvérisateur d’huile sans air
Pulsojet P25

Micro lubrificateur multisortie

Pulvérisateur d'huile sans air. Partout où une lubrification soignée est exigée

Buse: rectiligne, jet plat ou conique
Nombre de sortie: 1 à 4
Débit: Réglable 0 à 2 cm3/cycle

+ d'informations...

Diffuseur flexible liquides d'arrosage
Flexcool

Diffuseur pour liquide de coupe

Diffuseur flexible pour liquides d'arrosage.

Nombre de sortie: 1
Buse: Plastique ou acier

+ d'informations...

Rouleaux de lubrification
Coda Roller

Micro lubrificateur MLube

Rouleaux lubrificateurs de 50 à 1800 mm. Débit du lubrifiant piloté automatiquement à l'avance de la bande

+ d'informations...

Buse à air froid
Cool-Line

Buse à froid pour usinage plastique

La buse à air froid Cooline est utilisée pour la réfrigération ponctuelle de pièces métalliques et en matière plastique sur des machines-outils,... L’air froid est employé notamment là où des liquides de refroidissement et de lubrification sont déconseillés.

+ d'informations...

Graissage
Automatique/Centralisé

Micro lubrificateur multisortie

Systèmes de graissage lubrification automatiques machines, paliers, chaines...

+ d'informations...

Pompe Pneumatique aspirante
et de refoulement Power-Vac

Buse à froid pour usinage plastique

La pompe Power-Vac est une pompe aspirante et de refoulement à double fonction qui fonctionne à l’air comprimé. Elle est principalement utilisée pour remplir et/ou vider des récipients de lubrifiants et de réfrigérants..

+ d'informations...
